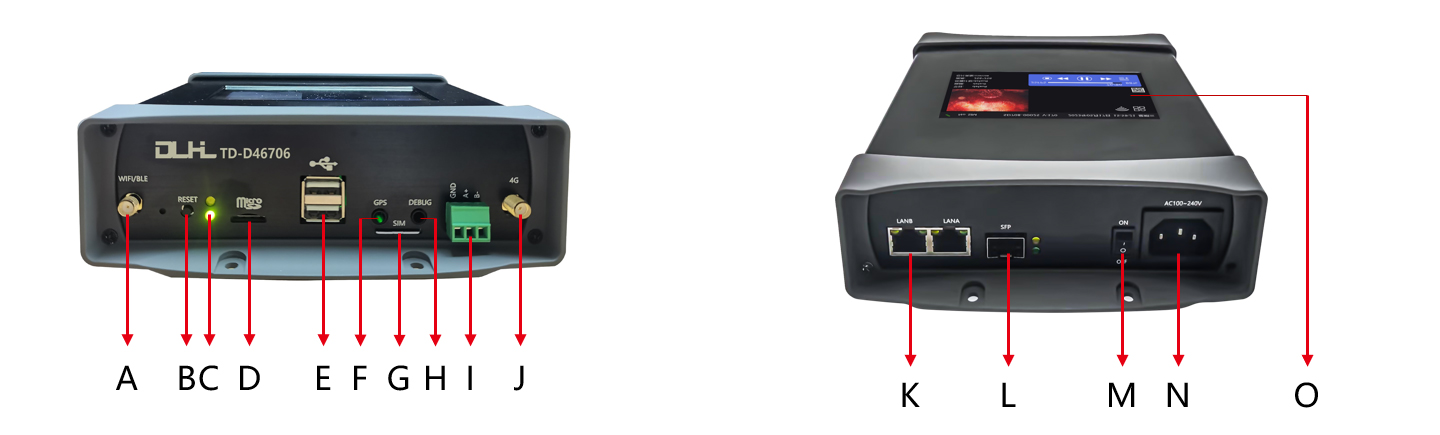

PRODUCT DIAGRAM
产品示意图
PERFORMANCE CHARACTERISTICS
性能特点
采用全新的硬件平台，基于定制化的Linux系统，可以长时间稳定运行。
采用4.3寸，分辨率800*480触摸显示屏,可以直接在TD-D46706的屏幕上进行操作。
内置高精度授时功能，实现多台设备GPS授时同步播放。
集成 SD卡，USB接口，可以导入SD卡或U盘中播放素材和布线文件，或外接USB接口的设备。
集成485接口用于连接第三方带485接口的设备。
内置DMX通用芯片编址、写参数、屏幕测试及DMX512控台功能，方便现场调试。
内置定时播放功能。
内置级联分控查询、读写参数、排址功能。
集成2个千兆电口，1个1.25G光口用于级联分控。
TECHNICAL PARAMETERS
技术参数
系统稳定
设备同步
调试方便
定时播放
型号
TD-D46706
触摸屏
4.3寸，分辨率为800X480
电源输入
AC 100~240V
信号输出
UDP
最大功率
15V
外形尺寸
201(W)*157(H)*51(L)mm
工作温度
-20℃~70℃
重量
1.5Kg
网络接口
RJ45*2，100/1000M 自适应，光口*1，1.25G
A
WIFI/BLE接口
F
GPS探头接口
K
RJ45以太网接口
B
RESET按键（重启）
G
SIM卡卡座
L
光口
C
系统状态指示灯
ACT DMX信号发送指示灯
H
DEBUG接口（调试）
M
开关
D
TF卡插座
I
RS485接口
N
AC电源接口
E
2个USB口
J
4G天线接口
O
触摸屏
